Általános bevezető

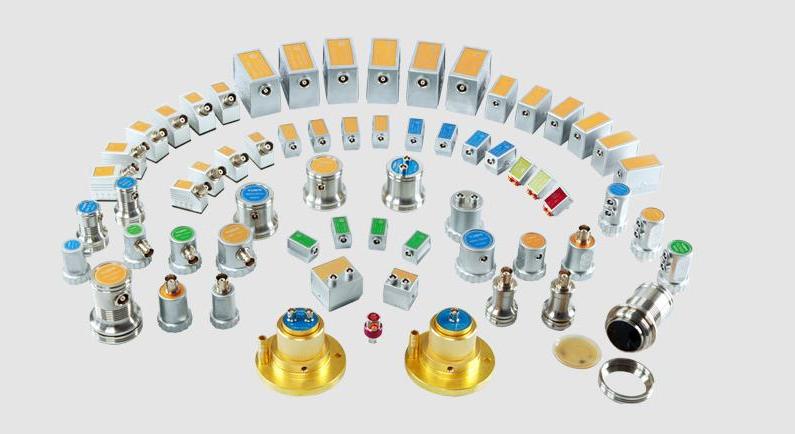

A YUSHI Tranverse Wave Angle Beam szondát széles körben használják hibák észlelésére vagy hegesztési vizsgálatra, például repedések, lyukak és pórusok. A keresztirányú hullám ezután visszaverődik a vizsgált tárgy hibáiból. A longitudinális hullámokhoz képest a nyíróhullámoknak kisebb a csillapítása és rövidebb a hullámhosszuk, ami kisebb hibák észlelésére is alkalmassá teszi őket. A YUSHI különféle frekvencia-transzverzális hullámszondákat tud biztosítani ügyfelei számára, és OEM-szolgáltatást nyújt.

Működési elv

A nyíróhullámú ferde szonda egy keresztirányú hullámérzékelő, amely egy olyan szonda, amelynek beesési szöge az első kritikus szög és a második kritikus szög között van, a megtört hullám pedig egy tiszta nyíróhullám, amelyet elsősorban a detektálásra merőleges hibák észlelésére használnak. felületen vagy egy bizonyos szögben, és széles körben használják hegesztések, csövek és kovácsolt varratok kimutatására

Miért érzékenyebbek a YUSHI Tranverse Wave Probe?

● Használjon kompozit anyagokból készült piezoelektromos ostyákat

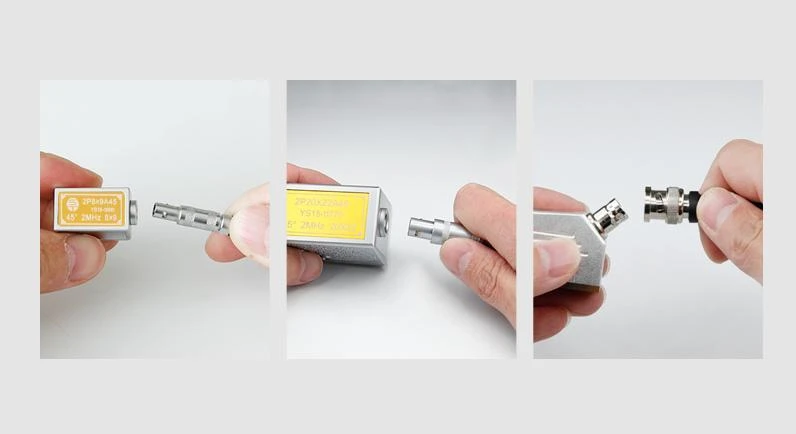

● Választható csatlakozó

● Felületi anódos oxidációs folyamat

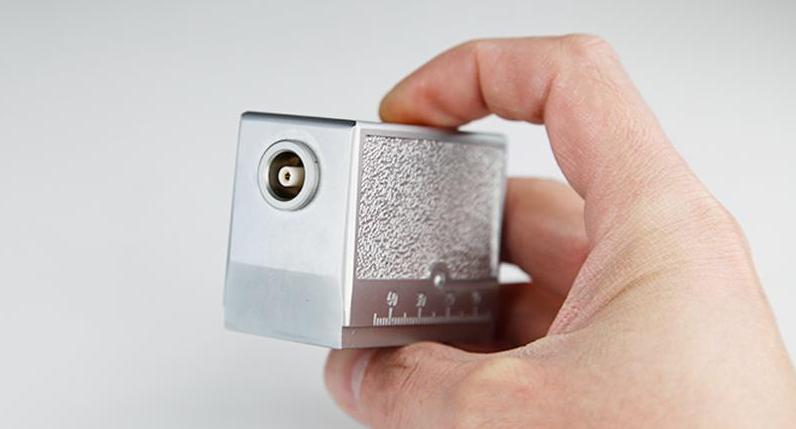

● PMMA-viselhető szondaék

A Tranverse Wave Probe alkalmazása

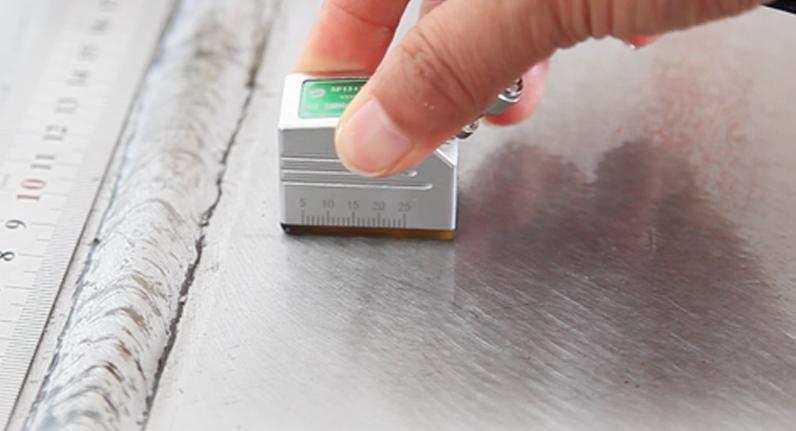

Általános hegesztési repedések Ellenőrzés

Csővezetékek, nyomástartó edények

Tengely, öntvény, kovácsolás

Vasúti kerekek és sínek

Szivattyúk, szelephüvelyek

Turbinalapátok

Szonda specifikáció

Modell	Frekvencia	Az elem mérete		Törésszög	Közel mező hossza
Modell	MHz	Mm.	In.	Acél	mm	be
2.5P13x13K1	2.5	13x13	.51x.51	45 fok	44	1.7
2.5P13x13K1.5	2.5	13x13	.51x.51	56,3 fok	44	1.7
2.5P13x13K2	2.5	13x13	.51x.51	63,4 fok	44	1.7
2.5P13x13K2.5	2.5	13x13	.51x.51	68,2 fok	44	1.7
2.5P13x13K3	2.5	13x13	.51x.51	71,6 fok	44	1.7
5P13x13K1	5	13x13	.51x.51	45 fok	88	3.5
5P13x13K1.5	5	13x13	.51x.51	56,3 fok	88	3.5
5P13x13K2	5	13x13	.51x.51	63,4 fok	88	3.5
5P13x13K2.5	5	13x13	.51x.51	68,2 fok	88	3.5
5P13x13K3	5	13x13	.51x.51	71,6 fok	88	3.5
2.5P10x16K1	2.5	10x16	.39x.63	45 fok	42	1.7
2.5P10x16K1.5	2.5	10x16	.39x.63	56,3 fok	42	1.7
2.5P10x16K2	2.5	10x16	.39x.63	63,4 fok	42	1.7
2.5P10x16K2.5	2.5	10x16	.39x.63	68,2 fok	42	1.7
2.5P10x16K3	2.5	10x16	.39x.63	71,6 fok	42	1.7
5P10x16K1	5	10x16	.39x.63	45 fok	84	3.3
5P10x16K1.5	5	10x16	.39x.63	56,3 fok	84	3.3
5P10x16K2	5	10x16	.39x.63	63,4 fok	84	3.3
5P10x16K2.5	5	10x16	.39x.63	68,2 fok	84	3.3
5P10x16K3	5	10x16	.39x.63	71,6 fok	84	3.3
2.5P9x9K1	2.5	9x9	.35x.35	45 fok	21	0.8
2.5P9x9K1.5	2.5	9x9	.35x.35	56,3 fok	21	0.8
2.5P9x9K2	2.5	9x9	.35x.35	63,4 fok	21	0.8
2.5P9x9K2.5	2.5	9x9	.35x.35	68,2 fok	21	0.8
2.5P9x9K3	2.5	9x9	.35x.35	71,6 fok	21	0.8
5P9x9K1	5	9x9	.35x.35	45 fok	42	1.7
5P9x9K1.5	5	9x9	.35x.35	56,3 fok	42	1.7
5P9x9K2	5	9x9	.35x.35	63,4 fok	42	1.7
5P9x9K2.5	5	9x9	.35x.35	68,2 fok	42	1.7
5P9x9K3	5	9x9	.35x.35	71,6 fok	42	1.7
2.5P8x12K1	2.5	8x12	.31x.47	45 fok	25	1.0
2.5P8x12K1.5	2.5	8x12	.31x.47	56,3 fok	25	1.0
2.5P8x12K2	2.5	8x12	.31x.47	63,4 fok	25	1.0
2.5P8x12K2.5	2.5	8x12	.31x.47	68,2 fok	25	1.0
2.5P8x12K3	2.5	8x12	.31x.47	71,6 fok	25	1.0
5P8x12K1	5	8x12	.31x.47	45 fok	50	2.0
5P8x12K1.5	5	8x12	.31x.47	56,3 fok	50	2.0
5P8x12K2	5	8x12	.31x.47	63,4 fok	50	2.0
5P8x12K2.5	5	8x12	.31x.47	68,2 fok	50	2.0
5P8x12K3	5	8x12	.31x.47	71,6 fok	50	2.0
