Általános bevezető

A YUSHI YUT sorozatú ultrahangos hibaérzékelő gép a DAC-görbét és az AVG-görbét alkalmazza, ami azt jelenti, hogy beállíthatja a paramétereket, hogy felismerje a különböző típusú észleléseket acéllemezekben, kovácsolt anyagokban és más fémekben. Elve az ultrahangos hibafelismerés. A YUSHI YUT NDT Hibaérzékelő számos területen alkalmazható erőteljes tulajdonságainak és kiváló minőségének köszönhetően. A YUT sorozatban a YUSHI bemutatta a YUT-2600,YUT-2620,YUT-2800,YUT-2820 ultrahangos hibaérzékelőket.

Mik az UT hibaészlelés előnyei?

1.Erős áthatoló képesség

2. Magas hibaészlelési érzékenység

3.Rövid költség

4. Ártalmatlan az emberi szervezetre

Milyen észleléseket lehet tesztelni az ultrahangos hibaérzékelőkkel?

1. Buborékok:Az acéloldat túl sok gázt tartalmaz, és a megszilárdulás során felszabaduló gáz az acélban marad; Az oldott acél gyenge gáztalanítása miatt a kovácsolási hőmérséklet túl alacsony; A nem megfelelő öntési módszerek okozzák, stb.

2. Zsugorodási porozitás (vagy csőzsugorodás):A felső vége vagy az acélöntvény belsejében a megszilárdulás és összehúzódás által okozott üreg. Könnyen előfordulhat magas hőmérséklet, nagy sebességű öntés vagy rossz formakialakítás esetén, és ha a zsugorodási porozitás komoly és nagy hosszúságú, akkor zsugorodásnak is nevezik.

3. Trachoma:Oldat és tűzálló anyag keveréke. A tűzálló anyagok az oldott acélba keverednek, és az acélban maradnak.

4. Elhajlás:Durva korrózió az acélszelvényen. Amikor az acél megszilárdul, azt az alkatrészek közötti eltérés okozza az egyensúlyhiány miatt, vagy túl sok szennyeződés van az olvadt fémben, túl magas az öntési hőmérséklet, túl lassú a sebesség, vagy nem megfelelő a tuskóforma.

5. Porozitás:A szilárd fémek porozitásának vagy nem tömörségének megnyilvánulása. Amikor a fémben lévő gázok és zárványok megszilárdulnak az olvadt fém felületén, a térfogat zsugorodása vagy a gáz lebegése miatt keletkezik a termékközi üreg vagy szövetrés, amelyet az olvadt fém nem tölt ki.

6. Nem fémes zárványok:főleg az acélban jelen lévő különféle oxidok vagy egyéb eltűnési formák. Az olvasztási folyamatban oldhatatlan anyagok jelenléte miatt (például a tűzzel ragasztott téglák feloldódása).

7. Fehér foltok:A durva szövetek mikrorepedéseket mutatnak, általában kerekek, és ovális, ezüstös-fehér hullámot alkotnak. Az acélban nagy mennyiségű hidrogén van, aminek nincs ideje kijutni a hűtés során, vagy szöveti átmeneti feszültség, deformációs feszültség és hűtési feszültség okozza.

8. Középre kovácsolt repedések:Mikrorepedések (repedések), amelyek az acél közepén keletkeznek. Indokolatlan alakváltozás vagy belső feszültség alacsony hőmérséklet vagy egyenetlen melegítés, vagy túl magas feldolgozási nyomás miatt.

9. Maradék porozitású repedések:Súlyos kráterrepedések a bugában, amelyek nem távolíthatók el teljesen, kovácsolás következtében.

A YUT ultrahangos hibaérzékelő jellemzői

● A szilárd és tartós műszerházat kifejezetten az ellenséges helyszíni környezethez tervezték.

● A kemény műanyag burkolatba 31 réz csavaranyát helyeztek be

● Az innovatív forgatható pozicionáló konzol könnyen használható.

● A kézszíj mindkét kézre felszerelhető, így a gépet bal vagy jobb kézzel foghatja.

● A hangszeren található D-alakú gyűrű kényelmesen használható mellkasszíj felszereléséhez.

● A héj felületének korrozív textúrája karcálló és gyönyörű.

● Notebook stílusú innovatív, nagy teljesítményű lítium akkumulátorok.

Teljes képernyő funkció,a visszhang megjelenítési terület a teljes képernyőt lefedheti, ami a maximális ablak érzetét biztosítja

Szilárd hullámforma kijelző,a hullámformák vizuális kontrasztja megnövekszik, így gyors letapogatáskor nehéz az észlelés hiánya

Tömeges tárolás,akár 1000 adatkészlet tárolható, beleértve a hullámformákat, görbéket és paramétereket (amelyek a hagyományos 1000 csatornát tartalmazzák)

Echo-echo vastagságmérés,a nulla kalibráció elkerülhető, és az alapanyag nettó vastagsága közvetlenül mérhető a bevonaton keresztül

Két kezelőfelület áll rendelkezésre, azaz kínai és angol

Könnyen használható,a felhasználó nagyon gyorsan elsajátítja a műveleti módot

Miért olyan egyedi a YUSHI YUT sorozat?

1. Hullámcsúcs memória: a valós idejű borítékok a hibák legmagasabb hullámát mutatják, és rögzítik a hibák maximális értékét

2. Automatikus erősítés: az erősítést automatikusan az előre beállított amplitúdómagasságra állítja

3. Riasztó funkció: afferens echo/echo loss riasztó

4. Valós idejű óra: automatikusan rögzíti és tárolja a hullámforma dátumát és idejét

5. A kijelző lefagyása: bármikor elkaphatja a hullámforma és a hangút adatait

6. Hibapozícionálás: valós idejű megjelenítési hangút S, vízszintes X, Y mélység és H hullámmagasság

7. Digitális elutasítás: 0-80%, 1%-os növekedés a linearitás és az erősítés befolyásolása nélkül

8. Hullámmagasság leolvasása: három megjelenítési mód, nevezetesen a relatív hullámmagasság, a dB-es különbség a kapuhoz képest és a dB-es különbség a DAC-görbéhez képest

9. Adatkommunikáció: kommunikáljon a számítógéppel az RS232 porton keresztül hullámforma és adatok továbbítása érdekében a számítógépen történő észlelés eredményének kezelése, valamint a hibaészlelési jelentések generálása, valamint a jelentések nyomtatása

10.2 független mérőkapu a visszhang amplitúdójának és a hangút távolságának figyelése

11. Tökéletes DAC/AVG(YUT-2620) görbefüggvények

Modell funkció

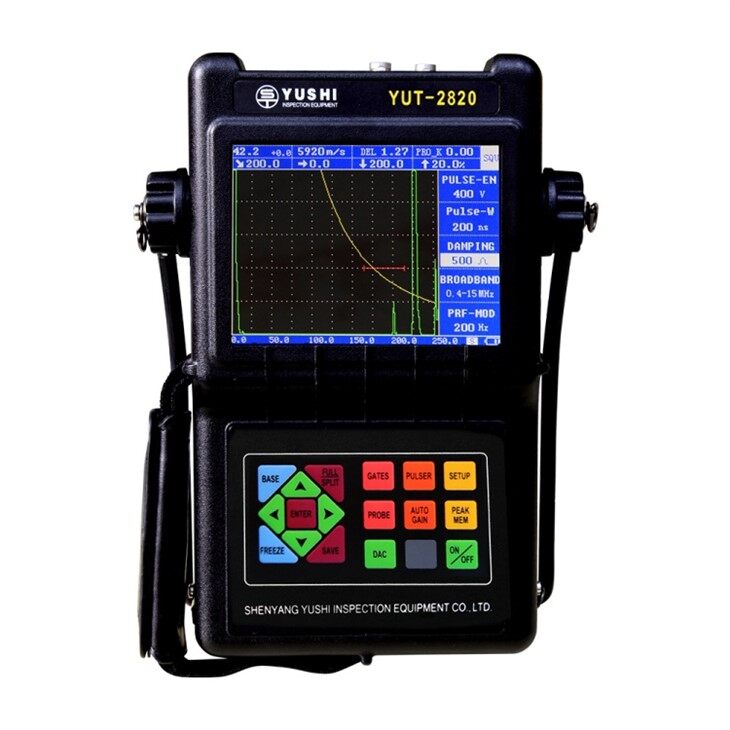

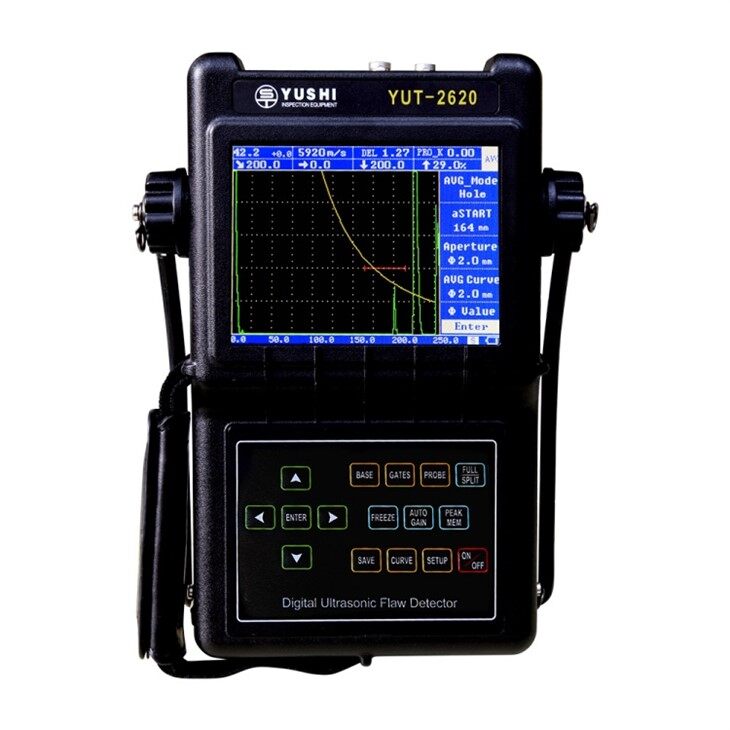

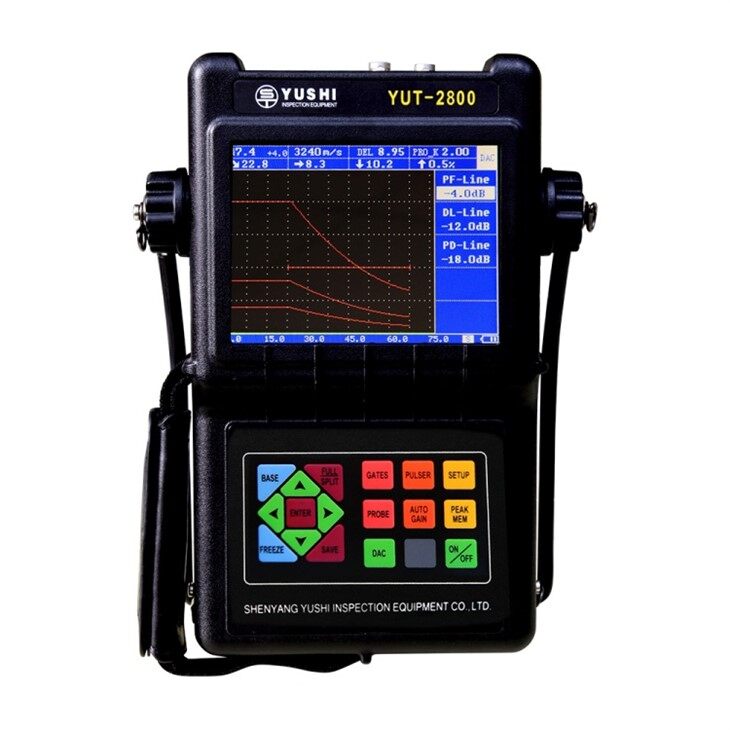

	YUT-2600	YUT-2620	YUT-2800	YUT-2820
True Color TFT LCD	√	√	√	√
DAC görbe	√	√	√	√
AVG görbe	×	√	×	√
Cserélhető négyzetes ultrahangos impulzus	×	×	√	√
Adatnaplózó	√	√	√	√
Utview szoftver	√	√	√	√
Jellemzők és teljesítmény
Teljes képernyős funkció	Lehetővé teszi, hogy a visszhanghullám megjelenítési területe lefedje a teljes képernyőt, így a kezelő a lehető legjobb látást tudja látni
Tömeges memória	Akár 1000 adatkészlet tárolása, beleértve a hullámformát, görbéket és paramétereket (beleértve a hagyományos 1000 csatornát is)
Mérési pont	Peak Mode vagy Front Mode
Echo-echo módszer	Nincs szükség nulla kalibrációra, az alapanyag nettó vastagsága közvetlenül mérhető a bevonaton keresztül.
Wave Crest memória	A valós idejű burkológörbe képes megjeleníteni a hiba legmagasabb hullámát, és rögzíteni a hiba maximális értékét, hogy segítse a flakon pontos pozícionálását és gyors tesztelését, valamint a burkológörbe hullámforma általi kvalitatív elemzést.
Automatikus erősítés	Az erősítés automatikus beállítása az előre beállított amplitúdómagasságra.
Figyelmeztető funkció	Afferens visszhang/elveszett hullám riasztás.
Szilárd hullámforma	Hozzáadható a hullámforma vizuális kontraszt és kihagyás aligha történik meg a gyorsteszt során.
Valós idejű óra	Automatikusan rögzíti a tárolt hullámforma dátumát és idejét.
Kijelző kimerevítése	A hullámforma és a hangút adatok tetszőleges pillanatban történő elfogása, majd a sraffozás eltávolítása a fagyasztás után a visszhanghullám paramétereinek mérésére.
Hiba pozicionálás	Valós idejű megjelenítése az S hangútnak, az X vízszintes magasságnak, az Y mélységnek és a H hullámmagasságnak.
Hiba számszerűsítése	Valós idejű megjelenítése a dB különbség és SL
Digitális gátlás	0-80%, 1%-os növekedés, ami nem befolyásolja a linearitást és az erősítést
Független mérési redőnyök	2 független mérőkapu, figyeli a visszhang amplitúdóját és a hangút távolságát
DAC/AVG-görbe funkciók	Tökéletes DAC/AVG görbe funkciók, a görbék az erősítés, a hangút és az eltolás változásával együtt változnak.
Távolságkompenzáció	Ha a közeli mező felbontóképességét nem befolyásolja, csak a távoli jel lesz érvényes kompenzálja az érzékenységét, hogy jelentősen javítsa a készülék tesztelési tartományát (csak YUT2620 &YUT2820)
Φ Értékszámítás	Ez a függvény a hiba ekvivalensének kiszámítására szolgál (csak YUT2620 és YUT2820)
Impulzusgenerátor cserélhető Szélesség és hatókör	Az impulzusgenerátor feszültsége 50V és 400V között folyamatosan változtatható, az impulzus 25 ns és 1000 ns között folyamatosan változtatható (csak YUT2800 és YUT2820)
Csillapítás	4 szint között változtatva: 33/50/100/500Ω (csak YUT2800 és YUT2820)
Hullámjelszűrő	Változott 2 szint között: 1-4MHz/0.5-15MHz. (Csak YUT2800 és YUT2820)
Ismétlési frekvencia	Szabadon változtatható a valótlan jelek elkerülése érdekében
Nyelvek	kínai és angol
Adatkommunikáció	Kommunikáció a számítógéppel az RS232 interfészen keresztül a hullámforma és az adatok átvitele érdekében, hogy kezelje a hiba eredményeit a számítógépen, elkészítse a hibatesztelési jelentéseket és kinyomtassa azokat.

product-798-429

A YUT hibaérzékelő fontos műszaki specifikációja

Tétel	Index	Tétel	Index
Működési frekvencia	(0.5-15)MHz	Érzékenység	Nagyobb vagy egyenlő, mint 55 dB (mély φ2 lapos fenekű lyuk)
Anyag hangsebesség	(1000-9999)m/s	Meghatározás	Nagyobb vagy egyenlő, mint 26 dB
Üzemmód	Impulzus visszhang, dupla kristály	Dinamikus tartomány	Nagyobb vagy egyenlő, mint 26 dB
Pulse Shift	(0-2000)mm	Átlagos zajszint	10% vagy annál kisebb
Probe Zero	(0.99.99)us	Akkumulátor üzemidő	9 óra
Szerezze meg az irányítást	({0}})dB,(0,1,1-2,6)dB léptetés	Tápegység	12V DC, 220V AC
Függőleges linearitási hiba	5% vagy annál kisebb	Méretek	270mm190mm60mm
Vízszintes linearitási hiba	Kisebb vagy egyenlő 0,5%	Súly	1,5 kg (elemek nélkül)
