Az egyelemes szondakábelek szállítójaként megértem a jel-zaj arány (SNR) kritikus szerepét e kábelek teljesítményében. A magas SNR pontos és megbízható adatátvitelt biztosít, ami elengedhetetlen a különböző iparágakban, például a roncsolásmentes tesztelésben, az orvosi képalkotásban és az ipari automatizálásban. Ebben a blogbejegyzésben megosztok néhány hatékony stratégiát az egyelemes szondakábel SNR-jének javítására.
A jel-zaj arány megértése
Mielőtt belemerülnénk az SNR javításának módszereibe, fontos megérteni, mi az SNR. Az SNR a jel teljesítményének a háttérzaj teljesítményéhez viszonyított aránya. Az egyelemes szondakábel összefüggésében a jel az átvitt hasznos információ, míg a zaj minden olyan nem kívánt elektromos interferencia, amely torzíthatja a jelet. A magasabb SNR azt jelenti, hogy a jel erősebb a zajhoz képest, ami tisztább és pontosabb adatokat eredményez.
Kiváló minőségű anyagok kiválasztása
Az egyelemes szondakábel SNR-jének javításának egyik alapvető módja a kiváló minőségű anyagok használata. A vezető anyaga, a szigetelés és az árnyékolás mind döntő szerepet játszik a zaj minimalizálásában és a jelátvitel maximalizálásában.
- Vezető anyag: A réz nagy elektromos vezetőképessége miatt népszerű választás a kábelvezetők számára. A nagy tisztaságú réz, mint például az oxigénmentes réz (OFC), tovább csökkentheti az ellenállást és a jelveszteséget, ezáltal javítva az SNR-t.
- Szigetelés: A jelgyengülés minimalizálása érdekében a szigetelőanyagnak alacsony dielektromos állandóval és veszteségtangenssel kell rendelkeznie. Kiváló elektromos tulajdonságaik miatt általában olyan anyagokat használnak, mint a polietilén (PE) és a politetrafluor-etilén (PTFE).
- Árnyékolás: A megfelelő árnyékolóréteg elengedhetetlen a kábel külső elektromágneses interferencia (EMI) elleni védelméhez. A fémes pajzsok, például a fonott réz vagy alumíniumfólia hatékonyan blokkolják az EMI-t és csökkentik a zajt. A dupla árnyékolás, amely a fonott pajzsot és a fóliapajzsot egyesíti, még jobb védelmet nyújt.
A kábeltervezés optimalizálása
A jó minőségű anyagok használata mellett a kábelkialakítás optimalizálása az SNR-t is jelentősen javíthatja.
- Kábelgeometria: A kábel fizikai méretei, például a vezető átmérője és a szigetelés vastagsága befolyásolhatják a kábel elektromos tulajdonságait. A jól megtervezett kábelgeometria minimálisra csökkentheti a jelvisszaverődést és az impedancia eltéréseit, amelyek zajhoz vezethetnek.
- Twisted Pair Design: Egyes alkalmazásoknál a csavart érpárú kialakítás csökkentheti az elektromágneses interferenciát. A vezetékek csavarodása kioltja a rajtuk átfolyó áram által keltett mágneses tereket, csökkentve a külső EMI csatolását.
- Megfelelő földelés: A kábel megfelelő földelésének biztosítása kulcsfontosságú a zajcsökkentés szempontjából. A jó földelés alacsony impedanciájú utat biztosít a zajáram áramlásához, megakadályozva, hogy zavarja a jelet.
A külső interferencia csökkentése
A külső interferencia az egyelemes szondakábel egyik fő zajforrása lehet. Íme néhány módszer a külső interferencia csökkentésére:
- A zajforrások közelségének elkerülése: Tartsa távol a kábelt elektromágneses interferencia forrásoktól, például elektromos vezetékektől, motoroktól és egyéb elektromos berendezésektől. Ha lehetséges, használjon kábeltálcákat vagy védőcsöveket, hogy elszigetelje a kábelt ezektől a forrásoktól.
- Ferrit gyöngyök használata: A ferrit gyöngyök passzív elektronikai alkatrészek, amelyek a nagyfrekvenciás zajok elnyomására használhatók. Úgy működnek, hogy elnyelik a zaj energiáját és hővé alakítják. A ferrit gyöngyök elhelyezése a kábel végén segíthet csökkenteni a külső források által keltett zajt.
- EMI szűrők: Az EMI szűrők beszerelése a kábel bemenetére és kimenetére tovább csökkentheti a zajt. Ezeket a szűrőket úgy tervezték, hogy blokkolják az elektromágneses interferencia meghatározott frekvenciáit, miközben lehetővé teszik a jel áthaladását.
Tesztelés és kalibrálás
Az egyelemes szondakábel rendszeres tesztelése és kalibrálása elengedhetetlen az optimális teljesítmény és SNR biztosításához.
- Jel tesztelése: Használjon speciális vizsgálóberendezést, például spektrumanalizátort vagy oszcilloszkópot a kábel jelerősségének és zajszintjének mérésére. Ez segíthet azonosítani a kábellel kapcsolatos problémákat, például jelvesztést vagy túlzott zajt.
- Kalibráció: A kábel rendszeres időközönkénti kalibrálása segíthet megőrizni pontosságát és teljesítményét. A kalibrálás során a kábel elektromos tulajdonságait úgy kell beállítani, hogy azok megfeleljenek egy ismert szabványnak.
Következtetés
Az egyelemes szondakábel SNR-jének javítása kulcsfontosságú a pontos és megbízható adatátvitel biztosításához. Kiváló minőségű anyagok kiválasztásával, a kábelkialakítás optimalizálásával, a külső interferencia csökkentésével, valamint a rendszeres teszteléssel és kalibrációval jelentősen megnövelheti kábele SNR-jét.

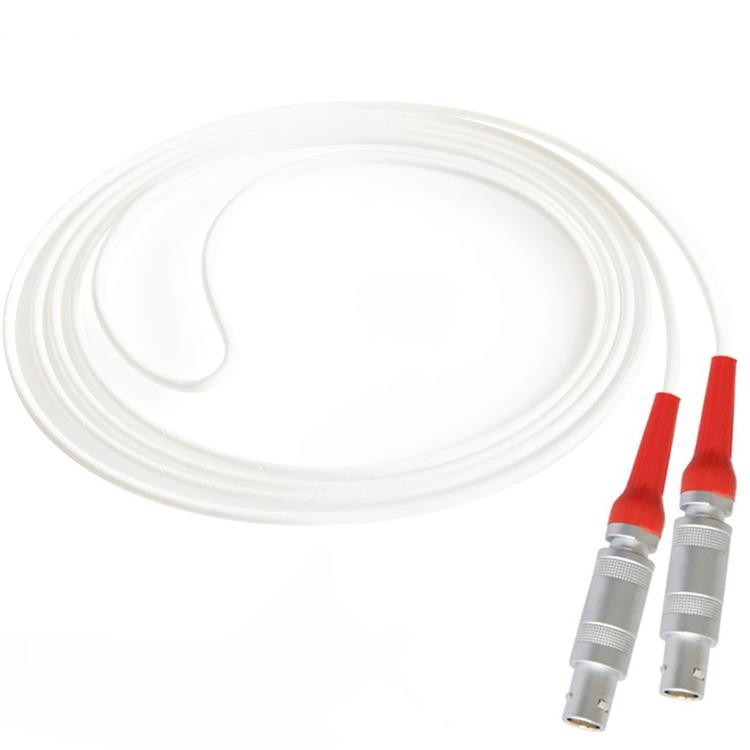

Ha érdekel a minőségi termék vásárlásaEgyelemes szondakábelvagy további információra van szüksége kábele SNR-jének javításával kapcsolatban, kérjük, forduljon hozzánk bizalommal beszerzési és tárgyalási ügyekben. mi is kínálunkUltrahangos adapterekésKételemes szondakábelhogy kielégítse sokrétű igényeit.
Hivatkozások
- Henry W. Ott "Elektromágneses kompatibilitási tervezés"
- „Kábel és vezeték nélküli kommunikáció”, John G. Proakis és Masoud Salehi
- "Elektromos mérnöki kézikönyv", Fink és Beaty
